產品特色
基本特點
♦ 采用碳化矽(SiC)技術
♦ 高功率密度，3U可達15kVA
♦ 電壓可達350 VL-N
♦ 高效的能量回饋
♦ 主從均流，并機可達960kVA *1
♦ 内建豐富的波形數據庫
♦ 支持單相/三相/反相/反相模式下電壓可擴展至200%額定電壓
♦ 支持NORMAL/LIST/SWEEP，任意一種模式均可以叠加Surge&Sag功能
♦ 觸摸屏設計，簡潔的UI界面
♦ 相位角0~360°可設
♦ 高達50次的諧波模拟和分析功能，内置IEC61000-3-2/3-12等測試法規 *2
♦ 可模拟任意波形輸出，支持CSV文件導入波形
♦ 選配電流源選件 *3
♦ 内置USB/CAN/LAN/數字IO，選配GPIB/模拟量&RS232接口
♦ 多種保護功能，包括自動清保護、瞬時過電壓保護POVP、軟件看門狗等
源特點
♦ 全四象限回饋式電網模拟器
♦ 輸出頻率：16~2400Hz *4
♦ 功率放大器，适用於功率硬件在環（PHiL）測試
♦ 專業孤島測試模式，支持R/L/C及有功、無功功率設定 *8
♦ 可實現AC/DC/AC+DC/DC+AC四種輸出模式
♦ 多通道功能，單機可同時測試1~3個待測物 *5
♦ 可編程輸出阻抗，模拟電力線路阻抗
♦ 諧波/間諧波波形合成
♦ 鎖頻和鎖相功能，實現6相/12相電源輸出
♦ 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試
♦ 内置IEC61000-4-11/4-13/4-14/4-28等法規波形測試
♦ 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的采集與仿真功能
♦ 選配專業軟件，配合多國安全法規測試條件設立程序，可完成民用航空電子與船舶相關标準的測試 *3
載特點
♦ 全四象限回饋式交/直流電子負載
♦ 輸出頻率：16-500Hz
♦ AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式，
♦ CE模式可以模拟單相整流RLC和并聯RLC等多種電路拓撲
♦ DC模式下支持CC/CR/CP/CV等9種工作模式
♦ AC模式下支持整流和非整流兩種模式
♦ 可調節波峰因數：1.414 ~ 5.0
♦ 支持相移功能，範圍爲-180º~180.0º *6
♦ 單位功率因數1功能可以使電流波形随電壓波形變化，功率因數盡可能接近爲1
♦ 支持抽載與卸除角度控制，0-359°全範圍都可設定
*1 3U機型最多可并64台
*2 電壓/電流諧波分析，源模式下電壓諧波模拟，載模式下電流諧波模拟，基波≤60Hz
*3 即将發布
*4 電網模拟器和孤島模拟模式下，16~150Hz
*5 單相機型不具備多通道功能
*6 開啓整流功能後，相移的設置範圍受峰值因數的約束
*8 多通道模式下不支持此功能
產品優勢
源載一體

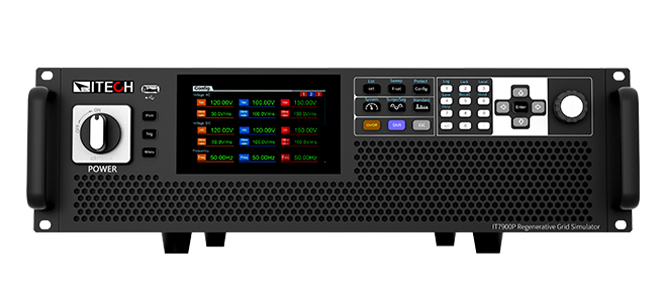

IT7900P系列融合了3個設備，用戶可以直接在儀器面闆上選擇将IT7900P當做一台IT7900電網模拟器使用，并且擁有可編程交流電源IT7800的全部功能,也可以選擇當做一台回饋式交/直流負載IT8200使用。
四象限輸出特性
IT7900P系列不但是一台全四象限電網模拟器，同時也是一台全四象限交/直流電子負載，能夠在所有4個象限中運行，良好的雙向能力擴展了傳統設備隻有2象限的仿真範圍。結合高效的的能量回饋功能，适用於測試并網型産品，例如并網光伏逆變器的頻率變化，電壓瞬變和防孤島等測試。
高效的能量回饋
IT7900P無論是當做電網模拟器還是負載使用，交流還是直流模式下均提供高效的能量回饋。待測物在測試中所産生的能量可以經由IT7900P設備回收後廠内直接利用，而非以熱能的形式消耗掉，爲用戶提供“綠色節能”的解決方案。
專業孤島測試模式，滿足防孤島效應測試
防孤島保護是并網型逆變器必測項目之一。IT7900P系列内置防孤島保護測試功能，可以讓測試人員設置電阻R的有功功率，電感Q和電容C的無功功率，也可以設置電阻R、電感Q、電容C來模拟網間諧振，測試并網逆變器的防孤島保護功能。IT7900P孤島測試模式可以簡化測試流程，提高測試效率、完成并網逆變器研發試驗、出廠檢測等過程中防孤島保護功能的測試工作。
完整的操作模式
數據的采集與仿真
IT7900P系列集成了先進的基於數字信号處理器的數據采集系統，提供了數字示波器、功率表及數字萬用表等量測和波形分析能力。全系列電流量測精度高達0.1 %+0.2%FS，電壓量測精度高達0.1%+0.1%FS。同時顯示多達6條示波曲線，不但節約了測試成本，同時也縮短了複雜的連接操作時間。IT7900P豐富的觸發配置可以同步捕獲待測物電壓波形，實現數據的采集與仿真功能。用戶可以将采集到的電網異常電壓數據導入到IT7900P設備中，複現電網狀态，并且可以對導入的波形進行設置重複次數、偏移等參數。
模拟市電再現和低電壓穿越（LVRT）測試
低電壓穿越就是當電網故障或擾動引起電壓跌落時，在一定電壓跌落的範圍内，發電系統不脫離電網而繼續維持運行，甚至還可爲系統提供一定無功以幫助系統恢複電壓的能力。IT7900P 系列可以編輯低電壓穿越的測試條件，配合快速的響應速度可完全符合LVRT 測試要求。同時，IT7900P系列具備任意波形功能，搭配LIST功能可以通過面闆或程控軟件編輯仿真各種電網擾動波形，例如瞬間掉電，突波及電壓緩升緩降等。
| 型號 | 電壓 | 電流 | 功率 | 解析度 | 精 度 | 接 口 | 尺寸 |
| IT7905P-350-30U | 350 V | 30 A | 5kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7906P-350-90 | 350 V | 90 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7909P-350-90 | 350 V | 90 A | 9kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7912P-350-90 | 350 V | 90 A | 12kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7915P-350-90 | 350 V | 90 A | 15kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7930P-350-180 | 350 V | 180 A | 30kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
6U |
| IT7945P-350-270 | 350 V | 270 A | 45kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
15U |
| IT7960P-350-360 | 350 V | 360 A | 60kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT7975P-350-450 | 350 V | 450 A | 75kVA | 0.01V/0.01A | ＜0.1%+0.1%FS /＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT7990P-350-540 | 350 V | 540 A | 90kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT79105P-350-630 | 350 V | 630 A | 105kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT79120P-350-720 | 350 V | 720 A | 120kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79135P-350-810 | 350 V | 810 A | 135kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79150P-350-900 | 350 V | 900 A | 150kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79165P-350-990 | 350 V | 990 A | 165kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
