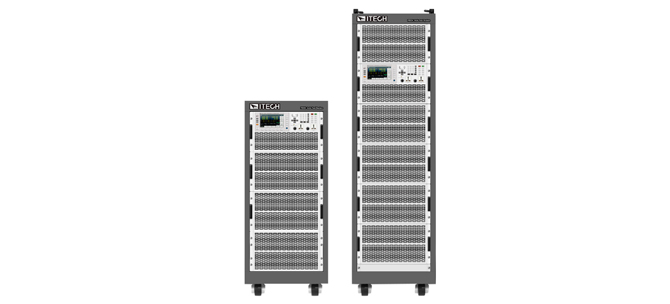

高性能可編程交流電源
( 750~54kVA )
| 型號： | IT7600系列 |
| 規格： | 電壓：150V-300V／電流：3A-144A／功率：750W-54KW |
| 描述： | 7" DSO 功能，可顯示單機或者并機情況下電壓及電流的實時波型 ♦ 内置單相或三相交流功率表 ♦ 輸出頻率：10-5000Hz，電壓或頻率輸出變動率可調 ♦ 功率可達54kVA ♦ 電壓可達300V/600V *1 ♦ 可實現AC、DC、AC+DC各個輸出模式，AC+DC模式可實現直流電壓偏移模拟 ♦ 可模拟任意波形輸出，支持CSV文件導入波形 ♦ 内建豐富的波形數據庫 ♦ 主從并機功能，實現多模塊同步均流輸出 ♦ 支持單/三相輸出，并可模拟三相不平衡輸出 *2 ♦ 可達50次諧波模拟能力 *3 ♦ 諧波分析功能，可以測量高達50次電壓和電流諧波成份*3 ♦ List模式模拟市電再現功能，實現瞬間電源中斷仿真功能 ♦ 可設置輸出波形起始/停止相位角 ♦ 支持遠端SENSE補償功能，提高測量精度 |
產品特色
♦ 7" DSO 功能，可顯示單機或者并機情況下電壓及電流的實時波型
♦ 内置單相或三相交流功率表
♦ 輸出頻率：10-5000Hz，電壓或頻率輸出變動率可調
♦ 功率可達54kVA
♦ 電壓可達300V/600V *1
♦ 可實現AC、DC、AC+DC各個輸出模式，AC+DC模式可實現直流電壓偏移模拟
♦ 可模拟任意波形輸出，支持CSV文件導入波形
♦ 内建豐富的波形數據庫
♦ 主從并機功能，實現多模塊同步均流輸出
♦ 支持單/三相輸出，并可模拟三相不平衡輸出 *2
♦ 可達50次諧波模拟能力 *3
♦ 諧波分析功能，可以測量高達50次電壓和電流諧波成份*3
♦ List模式模拟市電再現功能，實現瞬間電源中斷仿真功能
♦ 可設置輸出波形起始/停止相位角
♦ 支持遠端SENSE補償功能，提高測量精度
♦ 自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離
♦ 自帶掃描功能，可測試開關電源的效率，抓取最大功率點的電壓和頻率。
♦ 過溫度、過電流（包括峰值和有效值）和過功率保護功能
♦ 标配USB/RS232/LAN/CAN*4通訊接口，
♦ 前置USB接口實現導入導出文件功能，及數據保存功能
*1 600V搭配升壓模組實現
*2 IT7625/IT7627/7628/7628L可單/三相切換輸出；
*3 10-500Hz；
*4 即将推出
產品優勢
7" DSO
可顯示單機或者并機情況下電壓及電流的實時波型
IT7600系列擁有7 "顯示屏，提供示波器功能。内置高速采樣量測電路，可顯示實時電壓及電流曲線，多機并聯時，還可以同時顯示所有并機的狀态訊息，無需示波器就可以進行瞬時分析。
輸出頻率可達10-5000Hz
電壓或頻率輸出變動率可調
IT7600系列的輸出頻率在10-5000Hz可調，應用範圍相當廣泛。
IT7600系列可以讓用戶自行設定電壓或頻率輸出變動率，使電壓或頻率有規律的逐步達到設定值，可以更爲準确的驗證産品的操作範圍，也可以減少待測物開機時的浪湧電流。
可實現AC、DC、AC+DC各個輸出模式
AC+DC模式可實現直流電壓偏移模拟
IT7600系列可以實現AC、DC、AC+DC各個輸出模式，不但提供純正的交/直流輸出、還可以提供AC+DC輸出模式來擴大應用，測試直流偏壓成份。
可模拟任意波形輸出
仿真交流電壓與直流偏移電壓
IT7600系列具備仿真交流電壓與直流偏移電壓的功能，可以模拟任意波形輸出。
主從并機功能
更靈活、彈性的使用電源
IT7600系列擁有主從并機功能，可以更靈活、彈性的使用電源，提高輸出電流、功率能力，節約成本。在并聯操作中，隻需要對主機（Master）進行設置，從機由主機自動控制，簡化了操作。
IT7600系列自帶同步On/Off輸入輸出信号，保證了并機的同步性，确保多模塊同步均流輸出。
* 此功能僅限IT7622/IT7624/IT7626
支持單/三相輸出
可模拟三相不平衡輸出
IT7600系列支持單/三相輸出，可以實現對於三相交流電源的測試應用。用戶可以根據實際需求實現 Y型和Δ型的連接方式。自由靈活的搭配，滿足多元的測試需求。
*IT7625/IT7627/IT7628/IT7628L支持通過面闆或軟件，一鍵切換單/三相輸出，非常方便操作。
*IT7622/IT7624/IT7626也可以通過多台并聯的功能，實現對於三相交流電源的測試應用。
*IT7630/IT7632/IT7634/IT7636支持三相輸出。
IT7600系列在實現三相輸出時，可模拟三相不平衡，擴展應用範圍。
内建豐富的波形數據庫
通過菜單調用并在LCD屏幕上顯示出選擇的波形
IT7600系列内建多種不同類型的波形，如三角波、正弦波、方波、鋸齒波等波形，用戶可以通過菜單調用并在LCD屏幕上顯示出選擇的波形。
List模式
模拟市電再現功能，實現瞬間電源中斷仿真功能
IT7600系列通過STEP模式和LIST模式，爲用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器内的内部觸發或外部觸發的控制來輸出，因此可以模拟各種電源瞬間斷電、突波、緩升等特性。
支持CSV文件導入波形
模拟市電再現功能，實現瞬間電源中斷仿真功能
IT7600系列通過STEP模式和LIST模式，爲用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器内的内部觸發或外部觸發的控制來輸出，因此可以模拟各種電源瞬間斷電、突波、緩升等特性。
諧波分析功能
電壓/電流諧波測量
IT7600系列擁有諧波分析功能，包括電壓諧波測量和電流諧波測量。10-500Hz頻率範圍内，可以測量50次電壓和電流諧波；500Hz頻率以上，可以測量20次電壓和電流諧波。在諧波模式下可實現電壓和電流諧波失真因數（U/I THD）和相位的測試。此外還可進行多次諧波測量，結果以列表或柱狀圖的方式顯示，使測試結果分析更加一目了然。
諧波模拟能力
可達50次諧波
IT7600系列擁有諧波模拟能力，可達50次諧波。10-500Hz頻率範圍内，可以模拟50次諧波；500Hz頻率以上，可以模拟20次諧波。
| 型號 | 電壓 | 電流 | 功率 | 解析度 | 精 度 | 接 口 | 尺寸 |
| IT7622 |
L：150V H：300V |
L：6Arms；H：3Arms | 750VA,1φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 3U |
| IT7624 |
L：150V H：300V |
L：12Arms；H：6Arms | 1500VA,1φ | 10mA/10mV | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 3U |
| IT7625 |
L：150V H：300V |
L：36Arms；H：18Arms(1φ ) L：12Arms；H：6Arms(3φ) |
4500VA,1φ or 3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 15U |
| IT7626 |
L：150V H：300V |
L：24Arms；H：12Arms | 3000VA,1φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 6U |
| IT7627 |
L：150V H：300V |
L：72Arms；H：36Arms(1φ ) L：24Arms；H：12Arms(3φ) |
9000VA,1φ or 3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 27U |
| IT7628 |
L：150V H：300V |
L：144Arms；H：72Arms(1φ) L：48Arms；H：24Arms(3φ) | 18kVA,1φ or 3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 37U |
| IT7628L |
L：150V H：300V |
L：36Arms；H：18Arms | 13.5kVA,3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 37U |
| IT7630 |
L：150V H：300V |
L：72Arms；H：36Arms | 27kVA,3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 27U×3 |
| IT7632 |
L：150V H：300V |
L：96Arms；H：48Arms | 36kVA,3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 27U×3 |
| IT7634 |
L：150V H：300V |
L：120Arms；H：60Arms | 45kVA,3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 37u×3 |
| IT7636 |
L：150V H：300V |
L：144Arms；H：72Arms | 54kVA,3φ | 10mV/10mA | ±(0.2%+0.2%FS) | USB/RS232/LAN/CAN | 37U×3 |
