【ITECH】

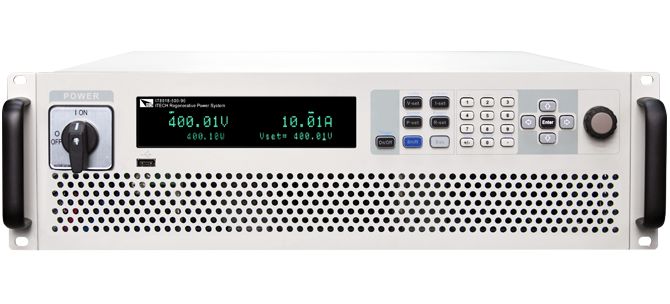

回饋式直流電子負載
( 5~198kW )
型號： IT8000系列
規格： 電壓：80V-2250V／電流：25A-2040A／功率：5000W-144000W

產品特色

♦ 可将直流電量回饋至本地電網，回饋效率可達95%*1

♦ 高功率密度，18kW僅3U高度，主從并聯可擴展至2MW

♦ 輸入電壓最高可達2250V

♦ 輸入電流最高可達8000A

♦ 支持LIST功能，并通過USB可導入LIST文件

♦ 并網電量累計功能

♦ 電池測試功能、短路功能測試

♦ 具有預充電功能，防止直流加載電流過沖

♦ 各種保護功能（支持OVP、OCP、OPP、OTP、Vsense 反接保護，掉電及輸入欠壓保護）

♦ 標配USB/CAN/LAN/數字IO接口，以及選配GPIB/模拟量&RS232接口

♦ 支持SCPI協議，LabVIEW

*1 回饋的電能是爲本地電能再利用，非公共電網



應用領域



產品優勢

能量回收效率約95%

IT8000系列能量回饋式直流電子負載不同於能量消耗型的普通電子負載，其主要的特點是提供能量回收功能，可以回收電能然後廠内直接利用，而非以熱能的形式消耗掉。其轉換效率可約95%，不但大大降低了用戶的用電成本，同時也避免使用空調或昂貴的制冷系統，減少噪音。

高功率密度

普通的能耗性電子負載不僅耗能耗電，本身的體積和重量也非常大。30kW的能耗型負載體積至少要24U，不但搬運困難，成本較高。IT8000系列能量回饋式直流電子負載采用高功率密度設計，3U體積内可提供高達18kW的功率吸收。同樣的輸出功率，體積減少了80%。

電量累積，節能效果一目了然

 IT8000系列能量回饋式直流電子負載利用電力電子變換技術在完成測試功率實驗的前提下，将被測電源的輸出能量循環再生利用。通過内部高速電壓、電流的采樣，用戶可以在儀器面闆中直接查看當前的電能參數，包括每相的電壓、頻率和功率。還可以查看總功率、當前回饋總電量和曆史回饋總電量，節能效果一目了然。斷電重新開機後，IT8000系列可在上一次關機前的電量基礎上繼續累積。

List功能

 IT8000系列的List模式可以準确高速的完成複雜的任意電流變化模式，并且與内部或者外部信号同步，完成多準位帶載的測試，幫客戶大大的節約成本。通過編輯每一步的步值、脈寬和斜率，可以生成多種複雜序列，讓用戶完成各種帶載波形的測試。并且在CC模式下，IT8000系列可設定上升、下降沿速度。

電池測試功能

 IT8000系列可以使用恒流模式來進行電池放電測試，可自行設置放電截止條件：關斷電壓、關斷容量及放電時間。當三者中任一種條件滿足時，系統自動中斷測試。在測試過程中可以觀測電池的電壓，放電時間和電池已放電容量，反映電池的可靠度及其剩餘壽命。

并機技術

 優點：
♦ IT8000全系列均采用ITECH并機技術
♦ 并機後的性能參數與單機相同
♦ 并機後系統不需要校準
♦ 并機采用光纖傳輸，具有很強的抗幹擾能力
♦ 采用數字并機方案，光纖全隔離，有效保護設備及待測物



多種保護功能

 IT8000系列具有電網狀态自動檢測功能，遇到電網連線突然斷開時會關閉産品，可以實現可靠并網功能、孤島保護功能。IT8000系列還可以監控DC輸入的電壓和頻率，具有過壓保護（OVP）、過流保護（OCP）、過功率保護（OPP） 、過溫度保護（OTP）。
