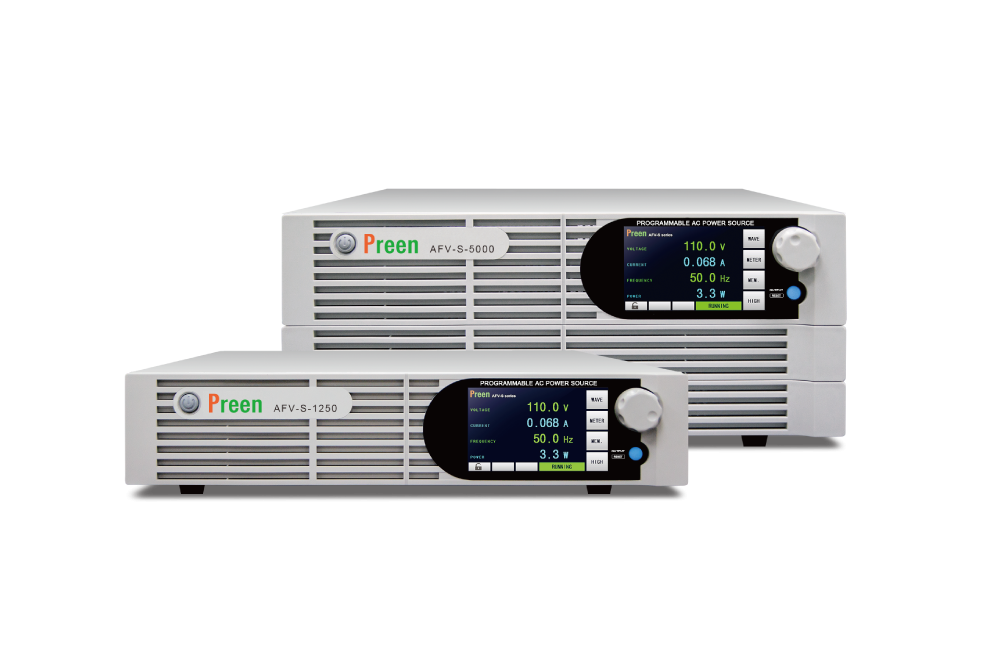

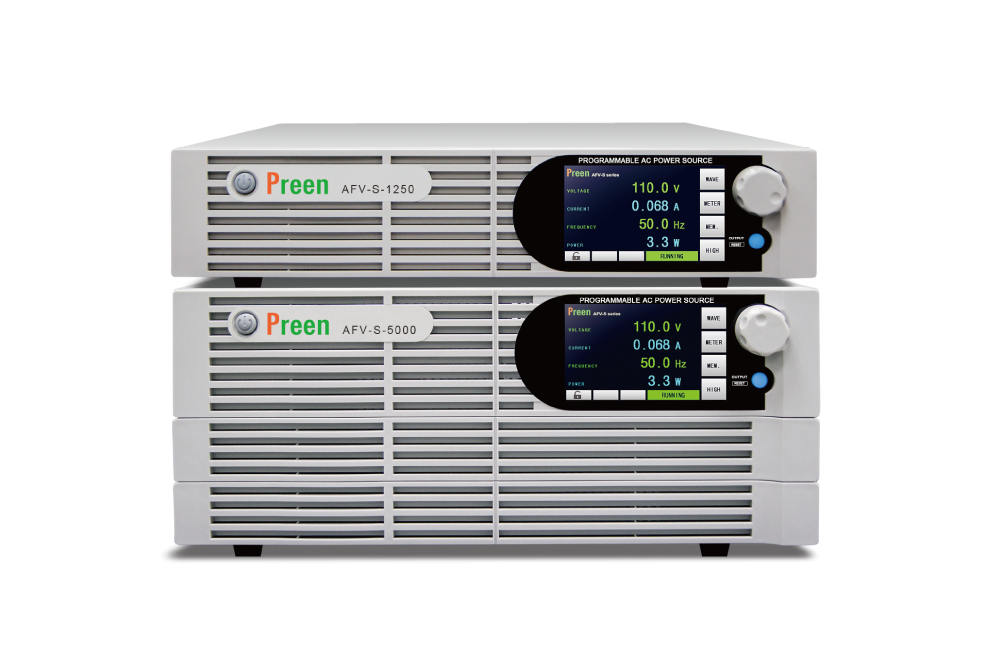

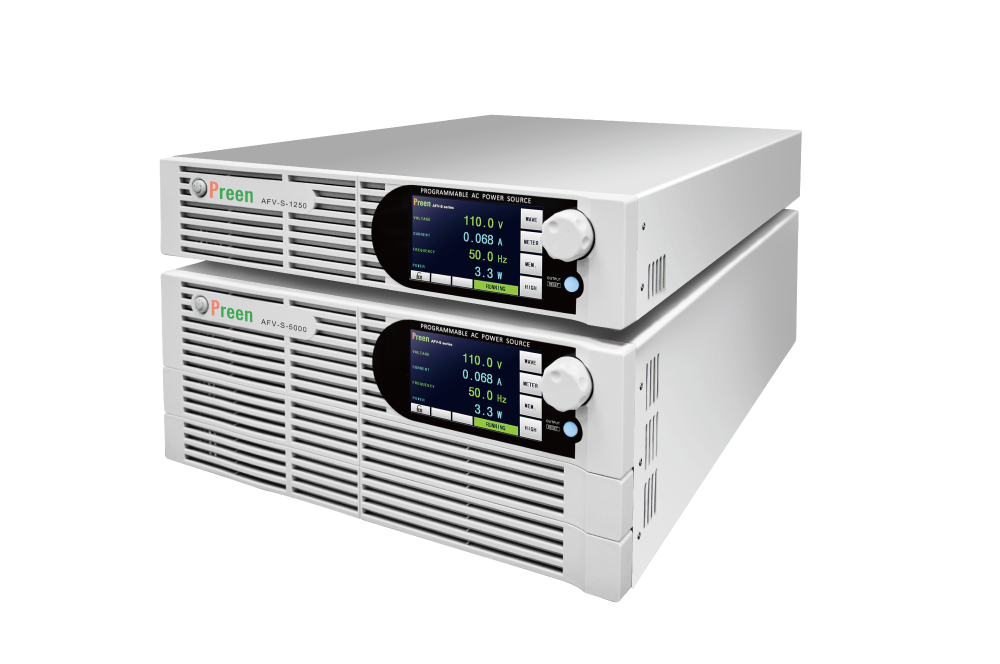

AFV-S 系列可程式交流電源供應器有 600VA、1250VA、2500VA與5000VA 四款輸出功率，能提供穩定且低失真的電源輸出，輸出電壓- 0-310V 、輸出頻率- 40~500Hz(A版)- 40~100Hz(B版)。AFV-S 具有觸控螢幕與飛梭旋鈕，以及內建20 個記憶組，可提供4 個快捷輸出。 AFV-S系列標配RS-232、RS-485 通訊接口以及 PLC Remote 輸入/輸出訊號，可選配Ethernet、Analog、USB，可應用於家用電器、電源連接器、LED 照明設備、生產自動化測試，以及實驗室研發中的產品測試。
面板說明
- 1電源開關
- 2觸控螢幕顯示及操作
- 3飛梭旋鈕
- 4輸出/重置按鈕
- 5電源輸出插座
- 6電源輸出端子
- 7遠端電壓感測
- 8RS-232/RS-485 介面
- 9輸出電壓範圍選擇開關
- 10PLC 遠控輸入/ 輸出
- 11USB 介面( 韌體更新)
- 12同步訊號輸出
- 13交流輸入插座
直覺式觸控螢幕操作
AFV-S 系列為 5 寸觸控螢幕，能清楚顯示量測讀數，並且在測試中可轉動與按壓飛梭旋鈕，以調整電壓或頻率的輸出。
快捷記憶組輸出切換功能
AFV-S 系列在記憶組輸出畫面下，一次可以顯示 4 個快捷記憶組，透過按壓欲測試的記憶組即可直接切換輸出，另外其中一組可以彈性選擇 20 組記憶組的任一組輸出。
全方位的量測讀值與波形顯示
AFV-S 有大 Meters 讀值顯示包含:電壓/電流/頻率/功率或切換至完整 Meters 讀值顯示包含:電壓/電流/頻率/實功率/虛功率/視在功率/峰值電流/功率因數/波峰因數以及輸出電壓、電流的波形顯示。
起始角/結束角設置
AFV-S 系列能由使用者自行設定輸出起始角/結束角，適用於開關類電源的輸入測試。
遠端線壓補償
AFV-S 系列能具有遠端線電壓補償功能，能依據由負載端所回饋的壓降值而自動地對線壓降進行電壓補償，提高測試的精準度並且提供負載穩定的電壓。
市場、行業的應用測試
AFV-S 系列可應用在家用電器、電源連接器、LED 照明設備、資訊、電機馬達、生產自動化測試，以及實驗室研發中的產品測試。
AFV-S 具有觸控螢幕與飛梭旋鈕，以及內建20 個記憶組，可提供4 個快捷輸出。 AFV-S系列標配RS-232、RS-485 通訊接口以及 PLC Remote 輸入/輸出訊號，可選配Ethernet、Analog、USB，可應用於家用電器、電源連接器、LED 照明設備、生產自動化測試，以及實驗室研發中的產品測試。
產品特點
- ＋AFV-S的功率密度非常高，2500 VA 以下只有 2U，5000 VA以下只有 4U
- ＋輸出電壓最高可達310 V & 頻率調整範圍最廣可達 40-500 Hz(A版)
- ＋真可達 ≦0.3%，干擾極低,適合做為標準源
- ＋瞬間輸出額定的4倍電流，減少配置功率，適用於電機類負載；AFV-S系列可設定電源0~359度的開始和結束相位角，便於各種開關類電源的輸入測試
- ＋電流恒定功能根據負載的情況，維持輸出電流不變，而電壓隨之調整
- ＋透過 5吋的觸控螢幕及旋鈕，使用者可快速設定電壓、頻率、電流等參數
- ＋標配通訊介面RS232&RS485, 可選配Ethernet, USB
規格說明
-
輸出功率O/P Power
600VA / 1250VA / 2500VA / 5000VA
-
輸出電壓O/P Voltage
0~155V (低檔)
0~310V (高檔) -
輸出頻率O/P Freq.
A版 : 40~500Hz
B版 : 40~100Hz -
通訊介面Interface
- RS232
- RS485
- Ethernet/USB/RS232(Optional)
- Analog Control (Optional)
- AFV-S-600A可程式交流電源供應器 (40- 500Hz)
- AFV-S-1250A可程式交流電源供應器 (40- 500Hz)
- AFV-S-2500A可程式交流電源供應器 (40- 500Hz)
- AFV-S-5000A可程式交流電源供應器 (40- 500Hz)
- AFV-S-600B 可程式交流電源供應器 (40- 100Hz)
- AFV-S-1250B 可程式交流電源供應器 (40- 100Hz)
- AFV-S-2500B 可程式交流電源供應器 (40- 100Hz)
- AFV-S-5000B 可程式交流電源供應器 (40- 100Hz)
- AFV-S-002RS-232/RS-485/USB/Ethernet 通訊介面卡
- AFV-S-003類比控制卡
- AFV-S-010輸入電源線長度 3M (for 1.25kVA/2.5kVA)
- AFV-S-011輸入電源線長度 5M (for 5kVA)
