產品特色
Highlighted Features
● 采用碳化矽(SiC)技術
● 高功率密度設計，2U可達6kVA *4，3U可達15kVA，16Hz~150Hz
● 可作能饋式電網模拟器，全四象限AC/DC源
● 全四象限功率放大器，特别适用於功率硬件在環（PHiL）測試
● 專業孤島測試模式，支持R,L,C及有功，無功功率設定*5
● 恒壓、恒流、恒功率三種工作模式
● 可實現AC/DC/AC+DC/DC+AC四種輸出模式
● 靈活的工作模式：單相、三相、反相、多通道*1
● 可編程輸出阻抗，模拟電力線路阻抗
● 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試
● 滿足IEC61000-4-11/4-13/4-14/4-28等法規波形測試
Features
● 電壓規格：350 VL-N
● 主從均流，并機可達960kVA，性能不下降
● 觸摸屏設計，内置單/三相交流功率表及數字示波功能
● 高速高精度，電流精度高達0.1%+0.2%FS
● 電壓輸出波形：正弦波，三角波，方波，鋸齒波，梯形波，clip-sine，THD，自定義波形
● 諧波/間諧波波形合成
● LIST/SWEEP/Surge&Sag模式，模拟真實的電網擾動情況
● 電壓、電流諧波量測功能，高達50次*2
● 相位角可設
● 前置USB接口，支持數據和波形的導入導出
● 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的采集與仿真功能
● 自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模拟器之間的電氣隔離
● 多相功能，實現6相、12相電源輸出
● 鎖頻和鎖相功能，實現最高可達1400Vrms的高電壓複雜應用
● 内置USB/CAN/LXI compliant L AN int erface/Digital IO，選配GPIB/RS232&模拟量
*1 <6kVA機型不支持多通道功能，僅支持單相
*2 電壓/電流諧波分析，電壓諧波模拟
*3 後綴U爲單相機型
*4 1U/2U機型即将發布
*5 多通道模式下不支持此功能
產品優勢

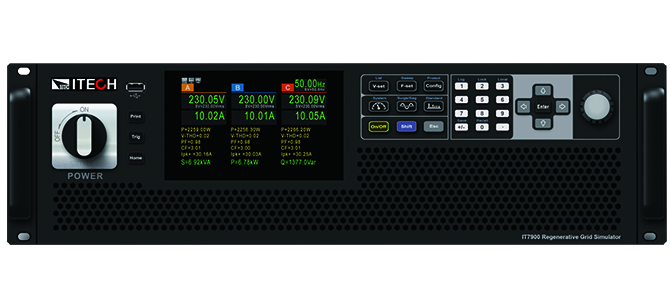

回饋、全四象限電網模拟器
IT7900系列代表了全新一代的可編程，全四象限電網模拟器，具備100%額定電流source和sink能力，并提供能量回饋功能。待測物在測試中所産生的能量可以完全經由IT7900設備回收後廠内直接利用，而非以熱能的形式消耗掉，爲用戶提供“綠色節能”的解決方案。适用於測試并網型且向電網注入能量的産品，例如并網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。
全四象限功率放大器
IT7900系列回饋式電網模拟器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬件在環（PHIL）仿真測試。數字或建模的模拟量信号經由外部模拟量接口（選配）輸入之後，可無失真放大，轉換爲真實的電力波形，外部模拟量響應時間小於200us。
專業孤島測試模式，滿足防孤島效應測試
防孤島保護是并網型逆變器必測項目之一。IT7900系列内置防孤島保護測試功能，可以讓測試人員設置電阻R的有功功率，電感Q和電容C的無功功率，也可以設置電阻R、電感Q、電容C來模拟網間諧振，測試并網逆變器的防孤島保護功能。IT7900孤島測試模式可以簡化測試流程，提高測試效率、完成并網逆變器研發試驗、出廠檢測等過程中防孤島保護功能的測試工作。
主從并聯，功率範圍達960kVA
當用戶有更大功率需求時，可以使用IT7900系列的主從并聯功能，提高輸出電流、功率能力。IT7900系列最多可以并聯達960kVA，無需拆裝機櫃即可簡易并機。IT7900系列具備主從并機均流功能且自帶同步ON/OFF輸入輸出信号，保證了并機的同步性。并機後不但保留所有功能，且精度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。
觸屏設計，内置示波功能
IT7900系列配備了全新的觸摸屏設計，簡潔直觀的UI界面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。内置數字示波器功能采集電壓和電流的時域信号，相位關系以及執行波形觸發等功能。 示波采樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，并及時進行保存。
内建豐富的波形庫
除了基礎正弦波，IT7900系列提供多種内置的交流波形，例如三角波，鋸齒波，方波，梯形波和削幅波。用戶可通過菜單調用并在LCD屏幕上顯示出選擇的波形。結合設備的序列編程功能，可組合不同波形的連續輸出，以應對複雜的電力電子擾動測試。
| 型號 | 電壓 | 電流 | 功率 | 解析度 | 精 度 | 接 口 | 尺寸 |
| IT7902-350-10U-ATE | 350 V | 10 A | 2kVA | 0.01V/0.01A |
＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
1U |
| IT7902-350-10U | 350 V | 10 A | 2kVA | 0.01V/0.01A |
＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
2U |
| T7904-350-20U-ATE | 350 V | 20 A | 4kVA | 0.01V/0.01A | ＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
1U |
| IT7904-350-20U | 350 V | 20 A | 4kVA | 0.01V/0.01A |
＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
2U |
| IT7905-350-30U | 350 V | 30 A | 5 kVA | 0.01V/0.01A |
＜0.01%+0.01%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7906-350-30-ATE | 350 V | 30 A | 6kVA | 0.01V/0.01A |
＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
1U |
| IT7906-350-30 | 350 V | 30 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS / ＜0.1%+0.2%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
2U |
| IT7906-350-90 | 350 V | 90 A | 6kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7909-350-90 | 350 V | 90 A | 9kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7912-350-90 | 350 V | 90 A | 12kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7915-350-90 | 350 V | 90 A | 15kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
3U |
| IT7930-350-180 | 350 V | 180 A | 30kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
6U |
| IT7945-350-270 | 350 V | 270 A | 45kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
15U |
| IT7960-350-360 | 350 V | 360 A | 60kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT7975-350-450 | 350 V | 450 A | 75kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT7990-350-540 | 350 V | 540 A | 90kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT79105-350-630 | 350 V | 630 A | 105kVA | 0.01V/0.01A | ＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
27U |
| IT79120-350-720 | 350 V | 720 A | 120kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79135-350-810 | 350 V | 810 A | 135kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79150-350-900 | 350 V | 900 A | 150kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
| IT79165-350-990 | 350 V | 990 A | 165kVA | 0.01V/0.01A |
＜0.1%+0.1%FS/ ＜0.3%+0.3%FS |
USB/CAN/LAN/數字I/O接口， 選配：GPIB/類比介面&RS232 |
37U |
