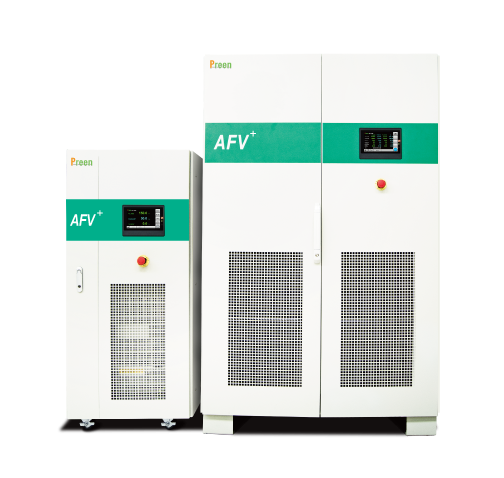

大功率可程式交流電源
型號： ＡＦＶ＋系列
描述： AFV＋系列大功率可程式交流電源，採用先進 PWM 高頻開關切換技術設計，可提供純淨正弦波輸出，總諧波失真 (THD) ≦ 0.5%，頻率精準度 ±0.02%，標準輸出頻率 45 -65Hz，可選配 45-500Hz 連續可調，單機最大輸出容量可達 2000kVA。

AFV＋系列大功率可程式交流電源，採用先進 PWM 高頻開關切換技術設計，可提供純淨正弦波輸出，總諧波失真 (THD) ≦ 0.5%，頻率精準度 ±0.02%，標準輸出頻率 45 -65Hz，可選配 45-500Hz 連續可調，單機最大輸出容量可達 2000kVA，可模擬世界各地不同的電壓及頻率輸出特性，涵蓋了各產業應用如 : 新能源、充電樁、電機馬達、醫療設備等。AFV＋系列具備可編程的步階 (STEP)、漸變 (RAMP)可編程設定功能，另外針對三相輸出機種有標配三相電壓獨立可調，另可選配遠端壓降補償及相位角的設定，符合企業在研發設計、生產測試及產品出廠前的功能檢測、壽命、耐高壓 / 低壓模擬…等方面的測試。在通訊介面有標配 RS-232/RS-422/RS-485，可選配 GPIB/Ethernet 符合工業 4.0 自動化測試需求。





大型七吋彩色觸控螢幕

AFV＋ 系列搭配大型七吋彩色觸控螢幕，可同時顯示電壓 / 電流 / 頻率 / 功率 / 視在功率 (VA)/ 功率因數以及三相加總的讀值信息，以及人性化直覺式的觸控螢幕操作設計，無需觀看操作手冊，及間完成簡單的功能設置。





三相電壓獨立 ( 標配 )& 相位角可調設定( 選配 )

針對三相輸出的進階應用，AFV＋ 系列可選配三相電壓獨立可調，透過按壓主畫面下方圖標以快速切換三相
平衡 或三相獨立 可調設定，另外也可以選配三相不同的相位角設定，滿足相關法規的測試要求。





漸變 (RAMP) 與 步階 (STEP)

程控設定AFV＋ 系列內建輸出可編程輸出漸變 (RAMP) 功能，可以設置 12 組不同的電壓 / 頻率 / 時間組合，以及步階 (STEP) 功能，可以設置 24 組不同的電壓 / 頻率 / 時間組合，滿足各種負載輸入特性的仿真。





遠程控制軟體(Preen Program)

AFV＋ 系列可提供免費專屬遠控軟體，方便用戶透過計算機進行遠程操作，可以選擇一般模式 (GENERAL) 的操作或可編程步階 (STEP)、漸變 (RAMP) 的模擬，以及設置輸出波形預覽，以及測試報表導出 (.csv, .txt)功能，讓產品的使用更加便利。

AFV＋ 系列大功率可程式交流電源，採用先進 PWM 高頻開關切換技術設計，可提供純淨正弦波輸出，總諧波失真 (THD) ≦ 0.5%，負載穩壓率 ≦ 0.5%，頻率精準度 ±0.02%，標準輸出頻率 45 -65Hz，可選配 45-500Hz 連續可調，單機最大輸出容量可達 2000kVA，可模擬世界各地不同的電壓及頻率輸出特性。



產品特點



  • ＋輸出容量範圍：10kVA-2000kVA。
  • ＋輸出電壓0-300V，頻率45-65Hz（選配45-500Hz）。
  • ＋透過電壓/ 頻率可編程步階（STEP），漸變（RAMP）功能，可模擬各種電源輸出特性。
  • ＋針對電機類負載啟動時的浪湧電流過大，可使用緩啟動（SOFT START）功能。
  • ＋對於需求同時間對單相負載不同的電壓供電需求，可標配三相電壓獨立可調功能。
  • ＋針對三相不平衡輸出的各種條件模擬，可選配相位角的設定。
  • ＋搭配大型7 吋LCD 觸控螢幕，可同時顯示各相輸出電壓/ 電流/ 頻率/ 實功/ 視在功率/ 功率因數以及三相加總的讀值。
  • ＋完善的保護功能，可偵測輸出欠壓/ 過壓，過流，輸入欠壓/ 過壓，過溫等29 項故障狀態，並可紀錄255 條操作及故障信息，方便問題排查分析。
  • ＋產品擁有CE 認證，在安全性，電磁兼容性符合相關法規的要求。
  • ＋基於環境保護的要求，全系列產品符合RoHS 指令。
  • ＋可選配遠端線壓補償功能提高測試的精準度



　規格說明

  • 輸出功率Output Power

    單相: 10kVA~ 150kVA
    三相: 10kVA~ 2000kVA

  • 交流輸出電壓AC Output Voltage

    0~150V (低檔)
    0~300V (高檔)

  • 輸出頻率Output Frequency

    45~65Hz
    Opt.: 45~500Hz

  • 總諧波失真THD

    ≦ 0.5% (Resistive Load)

  • 負載穩壓率Load Regulation

    ≦ 0.5% (Resistive Load)

  • 通訊介面Interface
    • RS232
    • RS485
    • RS422
    • Ethernet (Optional)
    • GPIB (Optional)

型號描述
  • AFV-PLUS-33010大功率三相可程式交流電源供應器(10kVA/300V/45-65Hz)
  • AFV-PLUS-33015大功率三相可程式交流電源供應器(15kVA/300V/45-65Hz)
  • AFV-PLUS-33020大功率三相可程式交流電源供應器(20kVA/300V/45-65Hz)
  • AFV-PLUS-33030大功率单相可程式交流电源供应器(30kVA/300V/45-65Hz)
  • AFV-PLUS-33045大功率三相可程式交流電源供應器(45kVA/300V/45-65Hz)
  • AFV-PLUS-33060大功率三相可程式交流電源供應器(60kVA/300V/45-65Hz)
  • AFV-PLUS-33075大功率三相可程式交流電源供應器(75kVA/300V/45-65Hz)
  • AFV-PLUS-33100大功率三相可程式交流電源供應器(100kVA/300V/45-65Hz)
  • AFV-PLUS-33120大功率三相可程式交流電源供應器(120kVA/300V/45-65Hz)
  • AFV-PLUS-33150大功率三相可程式交流電源供應器(150kVA/300V/45-65Hz)
  • AFV-PLUS-33200大功率三相可程式交流電源供應器(200kVA/300V/45-65Hz)
  • AFV-PLUS-33300大功率三相可程式交流電源供應器(300kVA/300V/45-65Hz)
  • AFV-PLUS-33400大功率三相可程式交流電源供應器(400kVA/300V/45-65Hz)
  • AFV-PLUS-33500大功率三相可程式交流電源供應器(500kVA/300V/45-65Hz)
  • AFV-PLUS-33600大功率三相可程式交流電源供應器(600kVA/300V/45-65Hz)
  • AFV-PLUS-33800大功率三相可程式交流電源供應器(800kVA/300V/45-65Hz)
  • AFV-PLUS-331000大功率三相可程式交流電源供應器(1000kVA/300V/45-65Hz)
  • AFV-PLUS-331200大功率三相可程式交流電源供應器(1200kVA/300V/45-65Hz)
  • AFV-PLUS-331500大功率三相可程式交流電源供應器(1500kVA/300V/45-65Hz)
  • AFV-PLUS-332000大功率三相可程式交流電源供應器(2000kVA/300V/45-65Hz)
  • AFV-PLUS-001輸出頻率 45Hz-500Hz
  • AFV-PLUS-002GPIB 通訊接口
  • AFV-PLUS-003三相相位角設定
  • AFV-PLUS-004Ethernet 通訊接口
  • AFV-PLUS-005遠端壓降補償
