大功率可程式交流電源

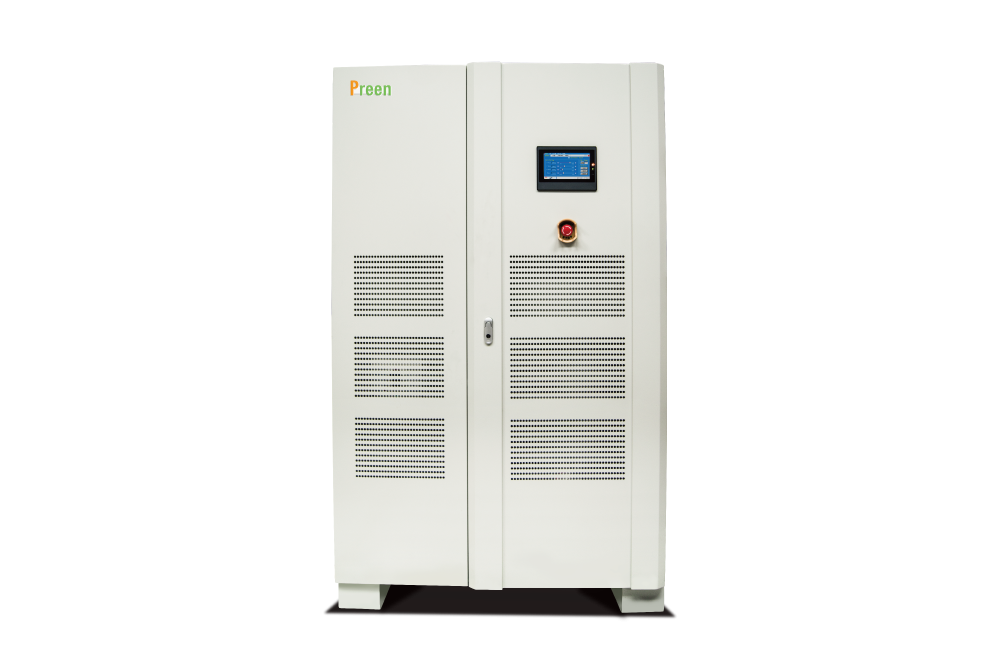

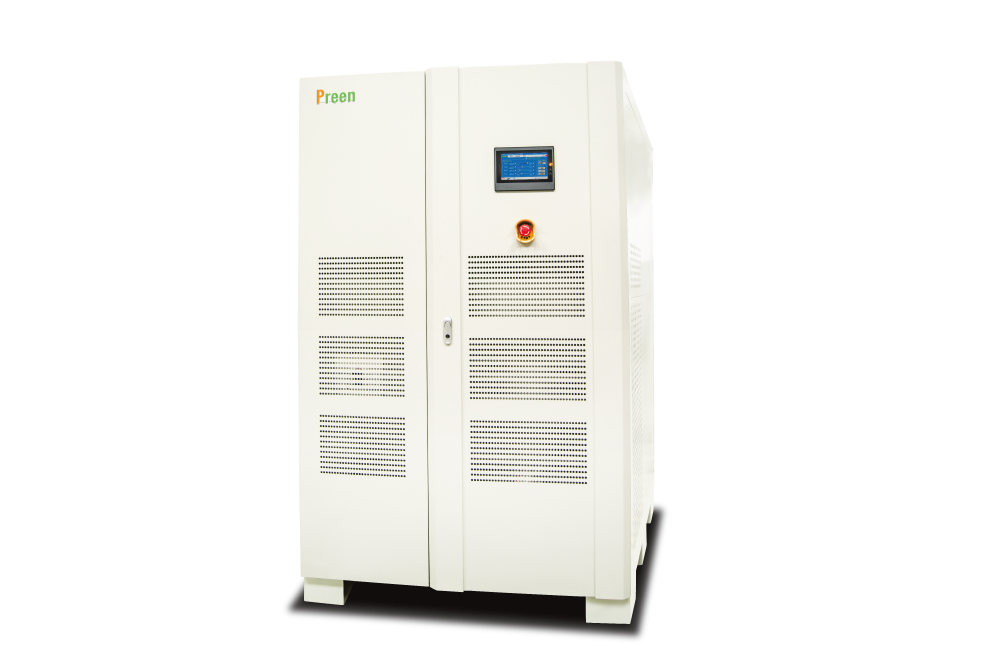

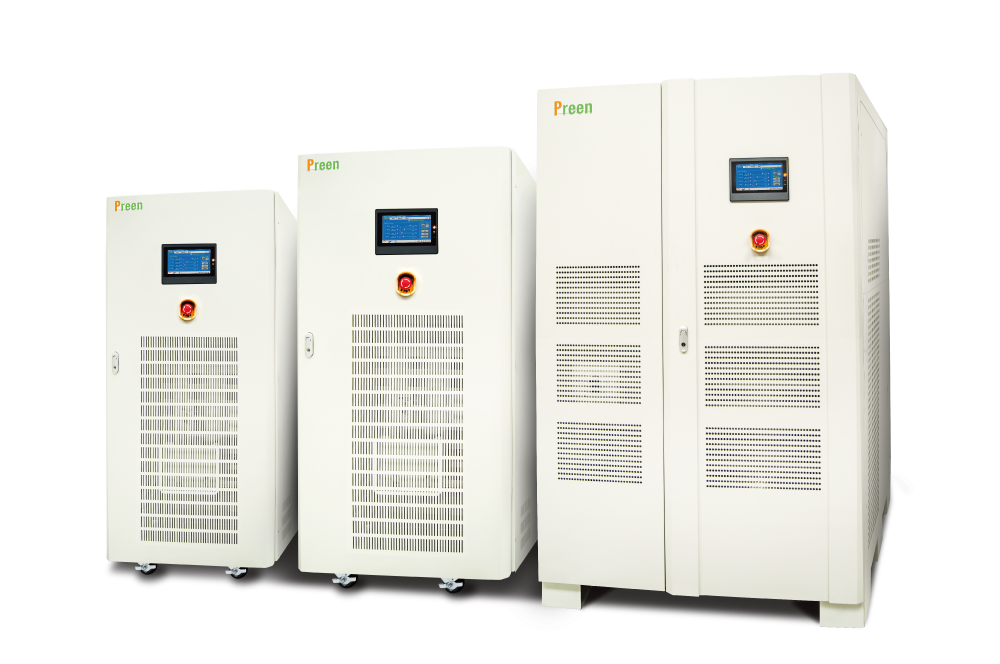

型號： ＡＦＶ系列
描述： AFV 系列可透過程式設計的功能，來控制及讀取電源的各項參數，更精准及快速的模擬標準或異常的電源狀態，可應用於家電、電機電子、醫療設備、照明等產業，並適合實驗室、認證/ 研發單位使用。

AFV 系列可透過程式設計的功能，來控制及讀取電源的各項參數，更精准及快速的模擬標準或異常的電源狀態，可應用於家電、電機電子、醫療設備、照明等產業，並適合實驗室、認證/ 研發單位使用。

採用PWM 高頻開關切換技術設計，提供乾淨的正弦波輸出，單機最大輸出功率可達200 0kVA，輸出電壓範圍0-300V，帶有高低檔電壓切換，輸出頻率為45-65Hz 連續可調或選配45-500Hz連續可調，通訊介面標配為RS-485、RS-232，可選配GPIB、Ethernet，也可選配三相獨立可調、軟啟動輸出等功能。







人性化操作

AFV 配備 7 寸直覺性操作觸控式螢幕，操作簡單，快速設定、容易上手。使用者更可透過遠端遙控介面 (RS-485/ RS-232 /GPIB / Ethernet) 輸入所需輸出設定或讀取。



多元的應用領域

由於高穩定性、多種電源模擬功能、及大功率之特點，AFV 系列交流電源已被廣泛應用在家電產業、電動車充電器、電機& 電子零部件、醫療設備等行業，適合從研發驗證一直到生產製造之相關應用。





內建步階&漸變模擬功能

AFV 具有步階和漸變模擬功能，用戶可直接透過觸控式螢幕設置電壓或頻率步階或漸變模擬，內建多組記憶組，最高可迴圈255 次，記憶組中可設置輸出電壓、輸出頻率、及每個步階的執行時間。





AFV 系列採用PWM 高頻開關切換技術設計，提供乾淨的正弦波輸出，單機最大輸出功率可達2000kVA，輸出電壓範圍0-300V，能精准及快速的模擬標準或異常的電源狀態，可應用於家電、電機電子、醫療設備、照明等產業，並更加適合實驗室、認證/ 研發單位等有高精密或複雜的電源應用場合。

  • 產品特點
  • ＋逆變端採用最新一代模組化設計，具有設計專利，結構緊湊、穩定性佳、功率密度高，便於抽換維護。
  • ＋搭配7 吋LCD 觸摸螢幕顯示，可同時顯示各相輸出電壓、電流、頻率、有功/ 視在功率、功率因數，測試信息一目了然。
  • ＋可模擬電源異常狀態，透過標配步階、漸變功能，使用者可設定連續或階段式的電壓及頻率變動，亦可聯繫我們做客制化的電源曲線模擬。
  • ＋更細化的保護功能，可偵測輸出欠壓/ 過壓、過流、過載、輸入欠壓/ 過壓、過溫等二十多項故障狀態，並可紀錄255 條操作及故障信息，方便問題排查分析。
  • ＋瞬間輸出額定的4.5倍電流，減少配置功率，適用於電機類負載；AFV-P系列可設定電源0~360度的開始和結束相位角，便於各種開關類電源的輸入測試
  • ＋選配三相獨立可調功能，可獨立調整各相的電壓，適用於多台單相負載。
  • ＋選配輸出緩啟動功能，有效減少電機類負載啟動時的浪湧電流。
  • ＋選配相位角可調功能，可設定三相之間的角度。
  • ＋產品擁有CE 認證，在安全性，電磁兼容性符合相關法規的要求。
  • ＋基於環境保護的要求，全系列產品符合RoHS 指令。
  •

　規格說明

  • 輸出功率O/P Power

    單相：10kVA~150kVA /三相：10kVA~2000kVA

  • 輸出電壓O/P Voltage
    • 0~150V (低檔)
    • 0~300V (高檔)
  • 輸出頻率O/P Freq.
    • 45~65Hz
    • 45~500Hz (opt.)
  • 總諧波失真THD

    ≦ 2% (Resistive Load)

  • 負載穩壓率Load Regulation

    ≦ 1% (Resistive Load)

  • 效率Efficiency

    ≧ 90% at Max. Power - over 100kVA models, ≧ 85% at Max. Power

  • 輸入功因Input Power Factor

    ≧ 0.9 at Max. Power - over 100kVA models, ≧ 0.85 at Max. Power

  • 通訊介面Interface
    • 標配：
    • RS-232
    • RS-485
    • RS-485
    • 選配：
    • Ethernet
    • GPIB
型號描述
  • AFV-33010大功率三相可程式交流電源供應器(10kVA/300V/45-65Hz)
  • AFV-33015大功率三相可程式交流電源供應器(15kVA/300V/45-65Hz)
  • AFV-33020大功率三相可程式交流電源供應器(20kVA/300V/45-65Hz)
  • AFV-33030大功率三相可程式交流電源供應器(30kVA/300V/45-65Hz)
  • AFV-33045大功率三相可程式交流電源供應器(45kVA/300V/45-65Hz)
  • AFV-33060大功率三相可程式交流電源供應器(60kVA/300V/45-65Hz)
  • AFV-33075大功率三相可程式交流電源供應器(75kVA/300V/45-65Hz)
  • AFV-33100大功率三相可程式交流電源供應器(100kVA/300V/45-65Hz)
  • AFV-33120大功率三相可程式交流電源供應器(120kVA/300V/45-65Hz)
  • AFV-33150大功率三相可程式交流電源供應器(150kVA/300V/45-65Hz)
  • AFV-33200大功率三相可程式交流電源供應器(200kVA/300V/45-65Hz)
  • AFV-33300大功率三相可程式交流電源供應器(300kVA/300V/45-65Hz)
  • AFV-33400大功率三相可程式交流電源供應器(400kVA/300V/45-65Hz)
  • AFV-33500大功率三相可程式交流電源供應器(500kVA/300V/45-65Hz)
  • AFV-33600大功率三相可程式交流電源供應器(600kVA/300V/45-65Hz)
  • AFV-33800大功率三相可程式交流電源供應器(800kVA/300V/45-65Hz)
  • AFV-331000大功率三相可程式交流電源供應器(1000kVA/300V/45-65Hz)
  • AFV-331200大功率三相可程式交流電源供應器(1200kVA/300V/45-65Hz)
  • AFV-331500大功率三相可程式交流電源供應器(1500kVA/300V/45-65Hz)
  • AFV-332000大功率三相可程式交流電源供應器(2000kVA/300V/45-65Hz)
  • AFV-001輸出頻率 45Hz ~ 500Hz
  • AFV-002緩啟動模式 (SOFT START)
  • AFV-003三相電壓獨立可調
  • AFV-004相位角設定
  • AFV-005GPIB 通訊接口
  • AFV-006Ethernet 通訊接口
